Bản vẽ điện nước nhà đân là một phần quan trọng không thể thiếu trong thiết kế nhà ở. Hệ thống điện nước sử dụng như thế nào, có hợp lý, ổn định hay không phụ thuộc phần lớn vào bản vẽ. Dựa theo bản vẽ này thì thợ xây mới có thể thực hiện theo, hoàn thiện ngôi nhà. Cùng tham khảo những bản vẽ điện nước nhà phố 2 tầng, 3 tầng, cấp 4 bên dưới để hiểu rõ nhé!
Bản vẽ điện nước nhà dân là gì?
Bản vẽ điện nước hay còn gọi là bản vẽ MEP (Mechanical, Electical, Plumbing). Đây là hồ sơ kỹ thuật thể hiện đầy đủ các vị trí, thông số, sơ đồ nguyên lý của hệ thống điện, nước, internet trong nhà.
Trong hồ sơ bản vẽ điện nước nhà dân thông thường sẽ có các hạng mục sau:
- Chi tiết lắp đặt hệ thống nước
- Mặt bằng cấp nước
- Mặt bằng thoát nước
- Mặt cắt, mặt bằng bể tự hoại
- Chi tiết hố ga
- Chi tiết lắp đặt thiết bị điện
- Mặt bằng cấp nguồn
- Mặt bằng bố trí thiết bị điện
- Chi tiết hoạt động máy điều hòa không khí (nếu có)
- Mặt bằng trần và bố trí đèn
- Mặt bằng chiếu sáng
»Xem thêm: Hồ sơ bản vẽ xin cấp phép xây dựng mới nhất
Các ký hiệu trong bản vẽ điện nước

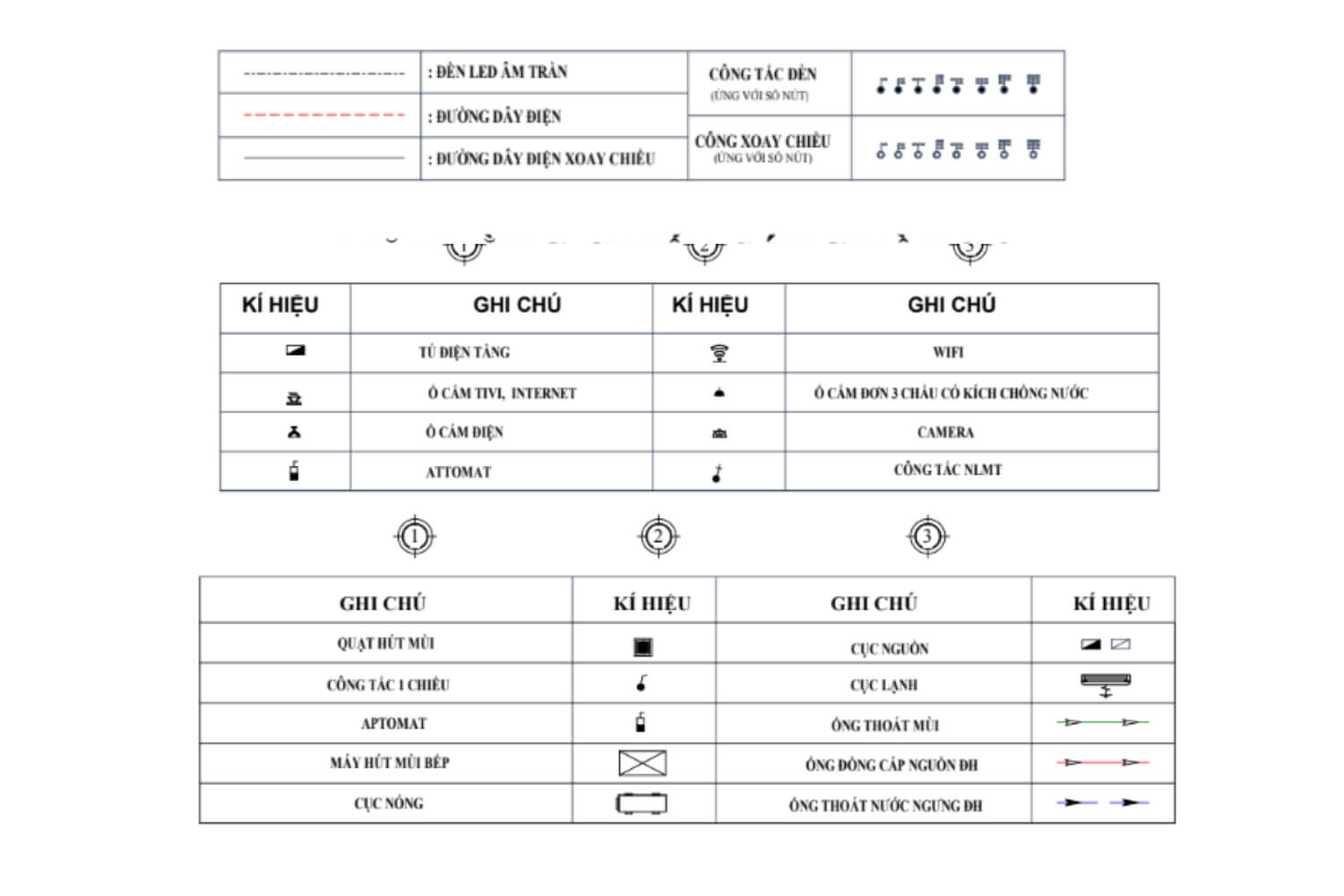

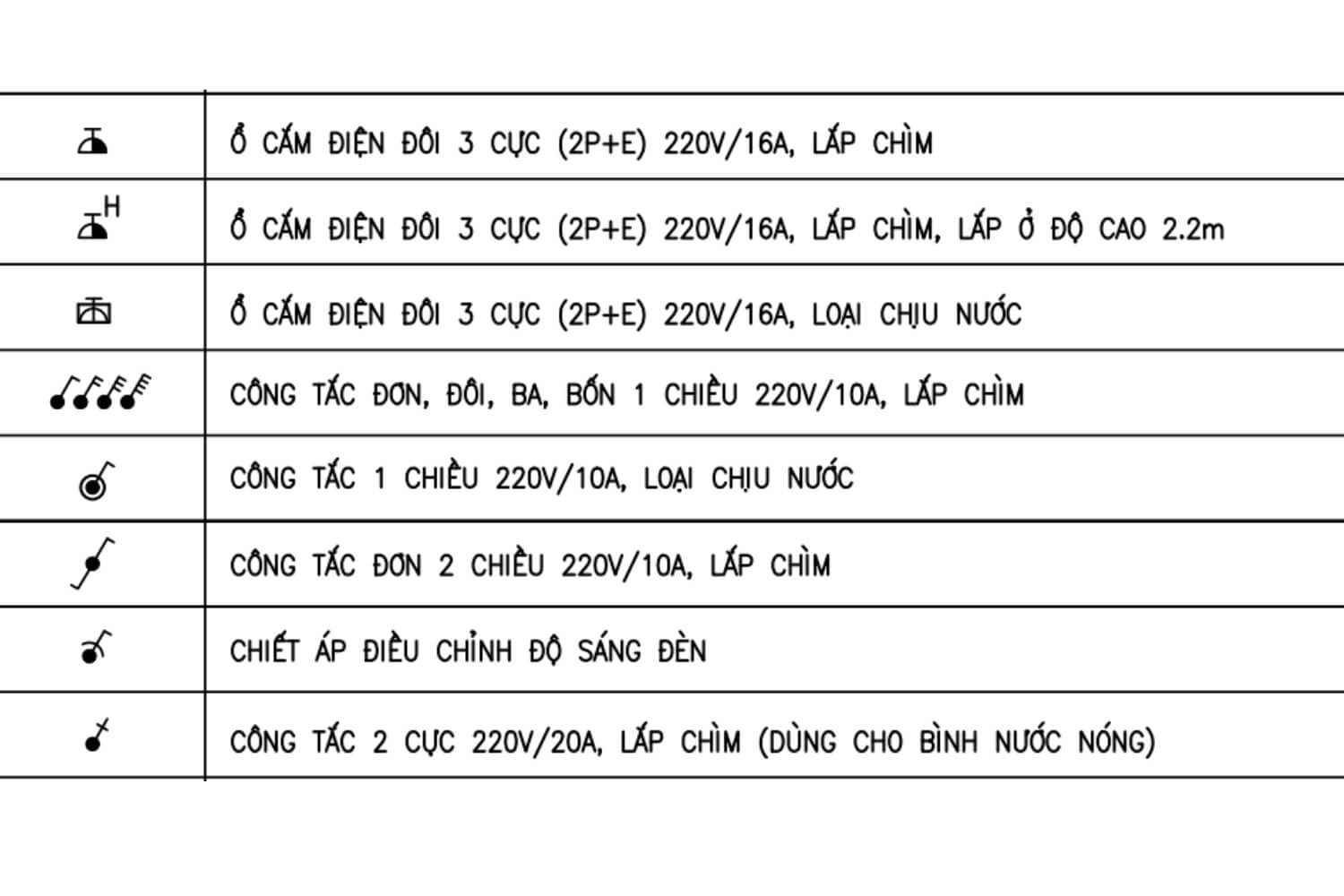

- Đường dây điện: Các ký hiệu biểu thị đường đi của dây điện, vị trí ổ cắm, công tắc, và các thiết bị điện.
- Hệ thống cấp và thoát nước: Các ống nước, cống thoát nước, và vị trí lắp đặt các thiết bị như bồn rửa, bồn cầu được mô tả chi tiết.
Tham khảo các bản vẽ điện nước nhà dân 2 tầng, 3 tầng, cấp 4
Dưới đây là mẫu bản vẽ điện nước nhà phố 3 tầng, 3 tầng và cấp 4 đang được KASAI thực hiện. Cùng tham khảo để biết các nội dùng cần có trong bản vẽ và quy chuẩn thực hiện nhé!

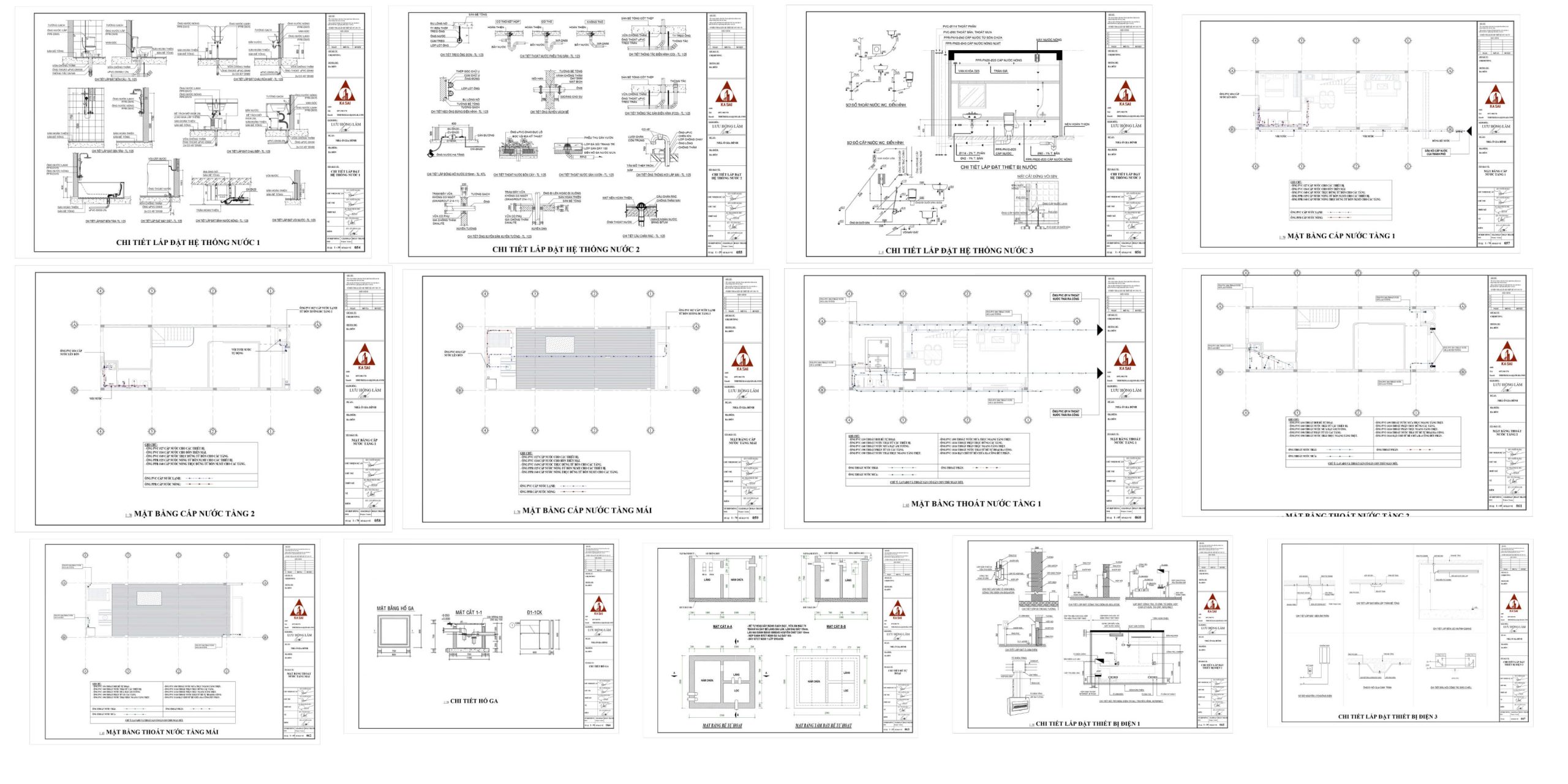

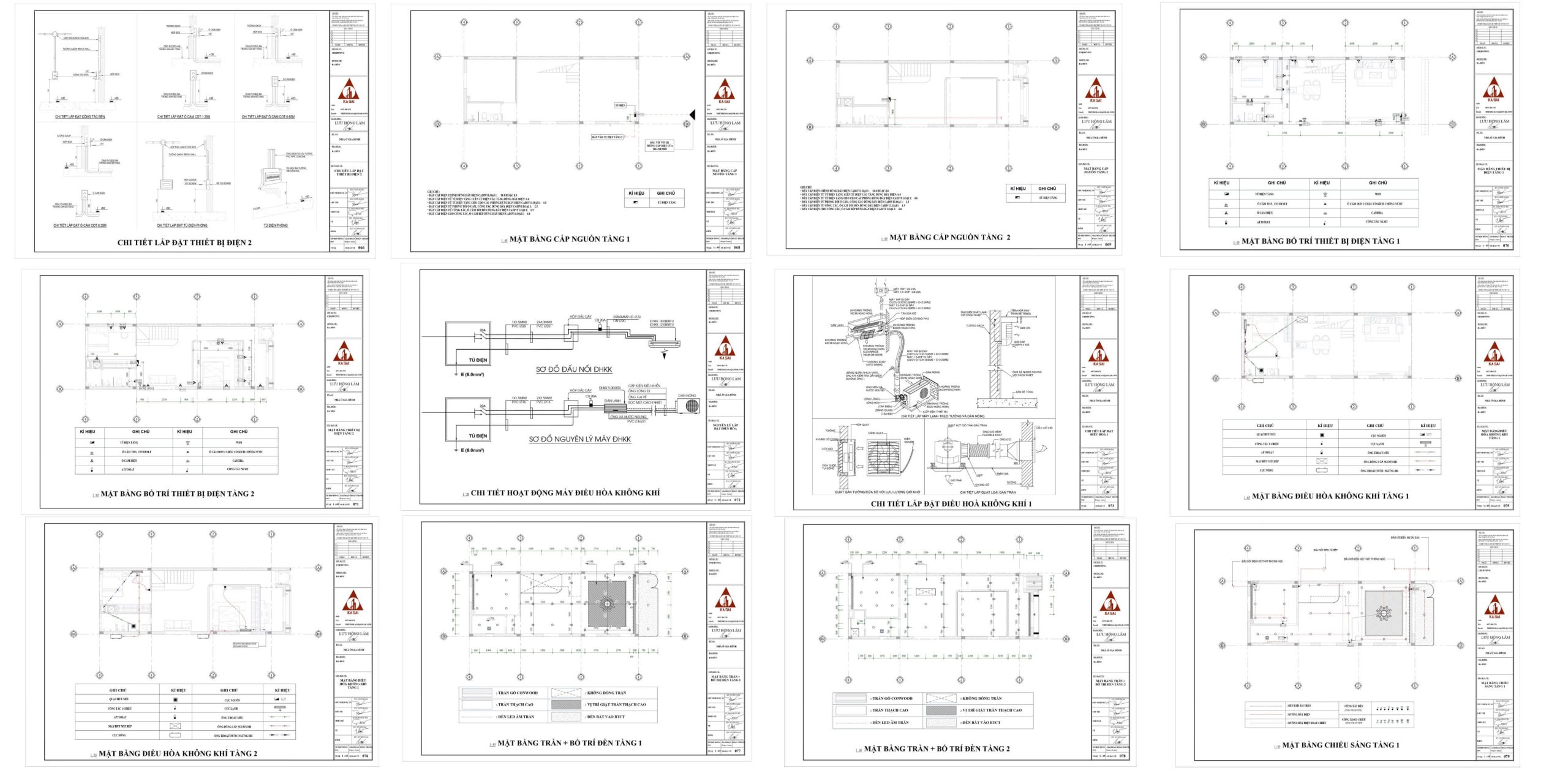

Bản vẽ điện nước nhà 2 tầng

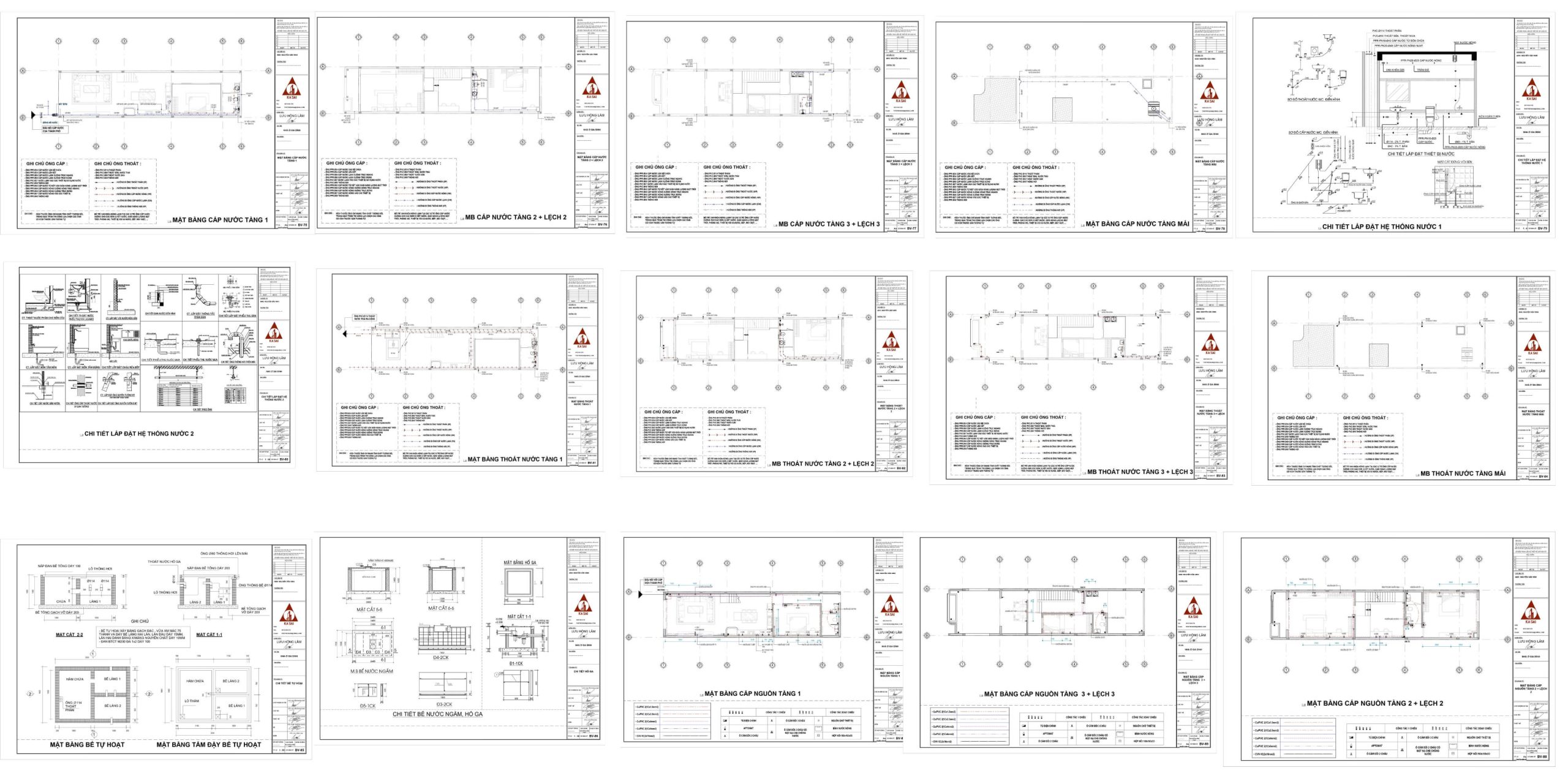

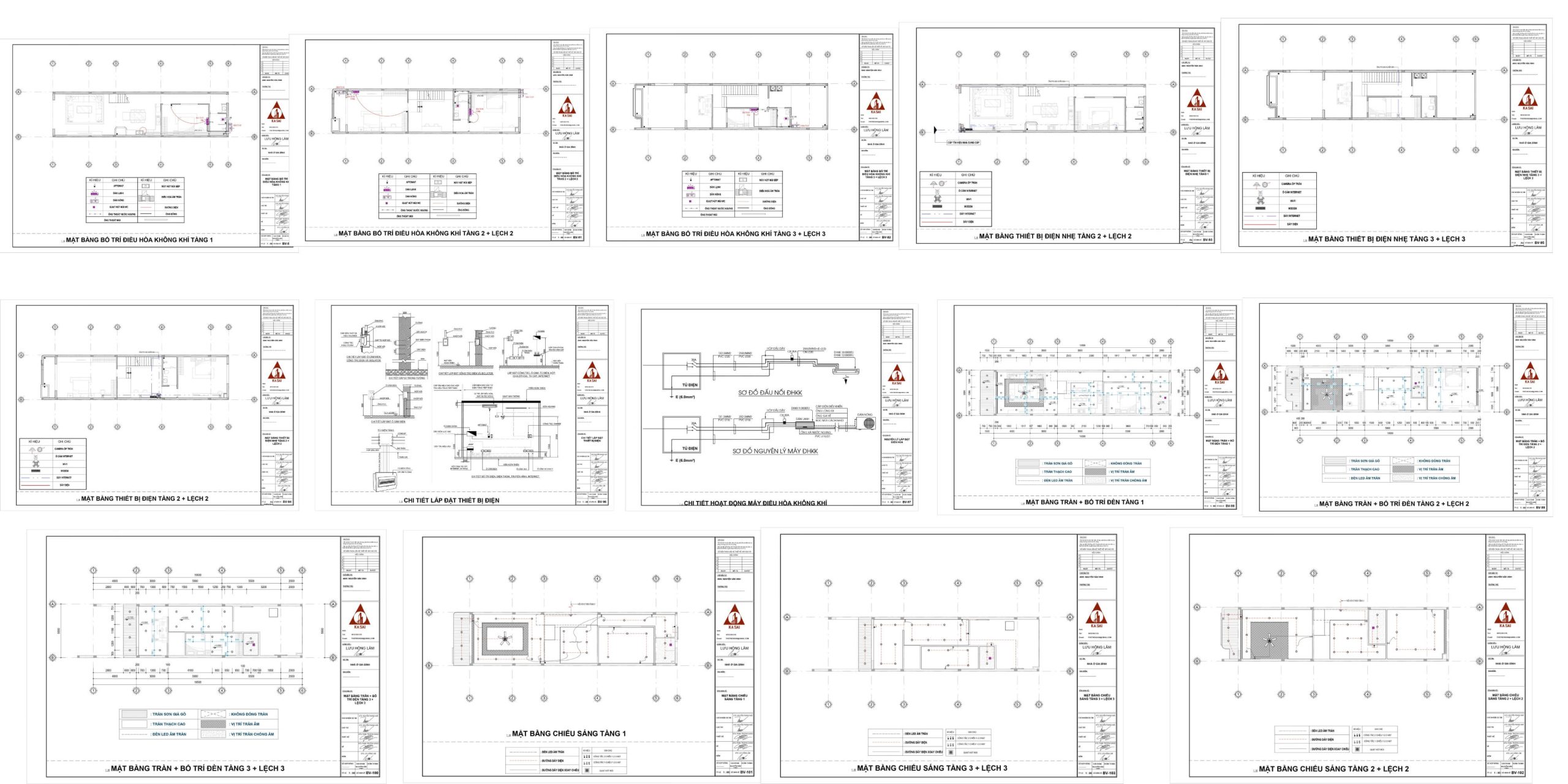

Bản vẽ điện nước nhà 3 tầng

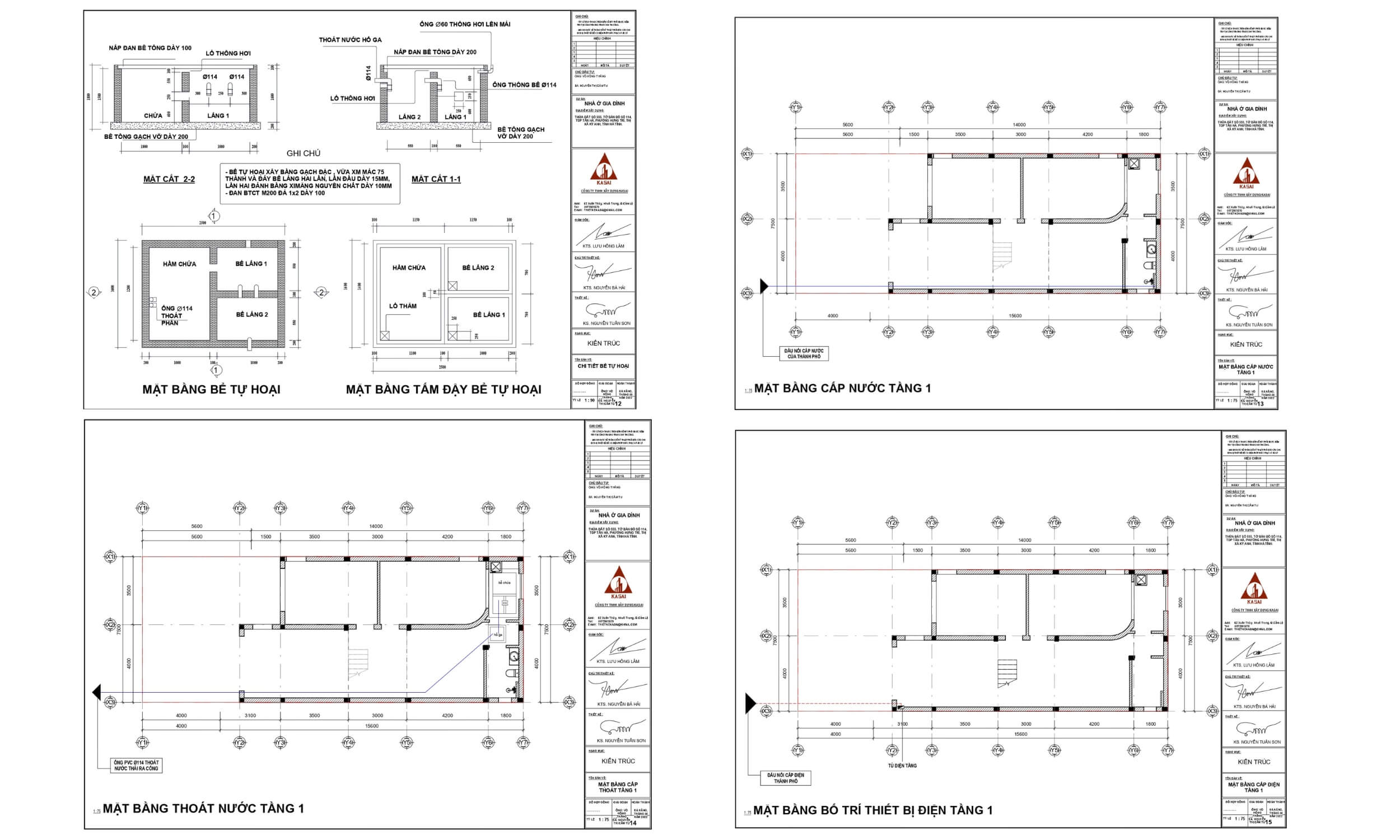

Bản vẽ điện nước nhà cấp 4
» Bạn có biết: Kích thước hố ga thoát nước thải gia đình bao nhiêu hợp lý?
Những lưu ý cần biết về bản vẽ điện nước nhà phố
- Khi xây dựng nhà cửa cần có bản vẽ điện nước ngay từ đầu, đã được thông qua kiến trúc sư, công ty xây dựng, cơ quan thẩm quyền
- Hệ thống điện cần phân tách rõ ràng, mỗi khu vực nên có aptomat riêng với công suất hợp lý. Hệ thống nước cần phân rõ nóng lạnh.
- Kiểm tra kỹ phần vị trí ổ cắm để xem tính khả thi, tính ứng dụng có phù hợp với không gian sống trong nhà hay không cũng như sự an toàn, độ hợp lý khi sử dụng.
Trên đây là chi tiết về bản vẽ điện nước nhà phố đúng chuẩn nhất hiện nay hi vọng đã giúp bạn hiểu rõ. Hãy liên hệ với KASAI – Công ty thiết kế xây dựng 11 năm kinh nghiệm để được tư vấn thi công nhà ở đảm bảo kỹ thuật nhé!
