Nguyên tắc bố trí thép sàn 1 lớp và lưu ý khi thi công

Nguyên tắc bố trí thép sàn 1 lớp nếu thực hiện đúng sẽ giúp cho lớp thép được cứng cáp và nâng cao hiệu quả hoạt động. Ngược lại nếu thực hiện không đúng kỹ thuật có thể khiến công trình không thể bền vững cũng như gặp nhiều vấn đề về sàn nhà khi sử dụng. Cùng tìm hiểu chi tiết thép sàn 1 lớp bên dưới và nắm rõ nguyên tắc bố trí để thực hiện, giám sát thực hiện đúng nhé!

Thép sàn 1 lớp là gì?

Thép sàn 1 lớp là loại kết câu dùng trong thi công sàn bê tông. Loại thép này có khả năng chịu lực trực tiếp, gia cố, chịu tải cho sàn bê tông. Thép sàn sẽ được bố trí quanh sàn kết hợp với dầm, cột để phân bổ trọng tải xuống dưới.

Thông thường thép sàn 1 lớp sẽ được sử dụng trong các công trình nhỏ, không quá nhiều tầng, nhà dân dụng, nhà xưởng nhỏ hoặc các vị trí như bể phốt, hố ga, sàn ô văng, sàn mái che…

» Xem thêm: Đổ sàn bê tông dày bao nhiêu?

2. Chiều cao thép sàn

Với thanh thép chịu lực chính cần được đặt ở chiều cao tối đa trong thiết kế (H0). Chiều cao được tính từ mép bê tông chịu nét đến trọng tâm của thanh thép chịu kéo. Có như vậy khi thi công mới đảm bảo an toàn.

3. Độ dày thép sàn

Thép sàn nên tối ưu khoảng 15mm và có tiết diện lớp hơn D thép. Như vậy lớp bê tông mới có thể bám dính và giúp kết cấu được bền vững

3. Tiêu chuẩn neo thép vào dầm

• Thép tròn trơn phải được uốn móc khi neo vào dầm để tăng khả năng liên kết.
• Thép có gân (vằn) lớp trên phải có chiều dài neo tối thiểu 30d (d là đường kính thanh thép).
• Thép có gân (vằn) lớp dưới cần chiều dài neo tối thiểu 20D để đảm bảo độ bám dính chắc chắn với bê tông.

4.. Độ dày lớp bê tông bảo vệ

Khi đổ bê tông lên kết cấu thép sàn 1 lớp cần đảm bảo độ dày tối thiểu của lớp bê tông bảo vệ không được nhỏ hơn tiết diện thép. Ít nhất phải đạt 15mm để đảm báp lớp bê tông không bị thép ăn mòn làm mất khả năng liên kết.

» Bạn có biết: 1m2 tường 10 bao nhiêu gạch

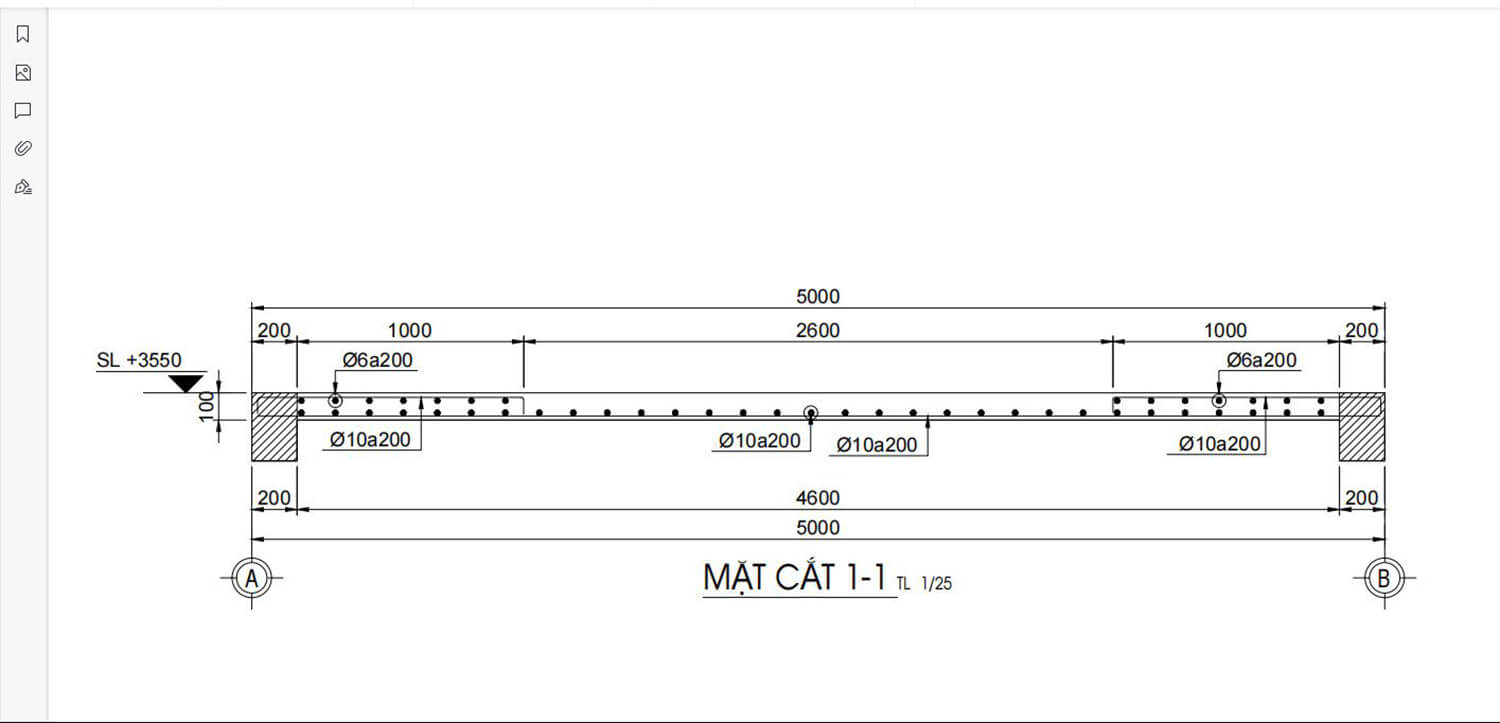

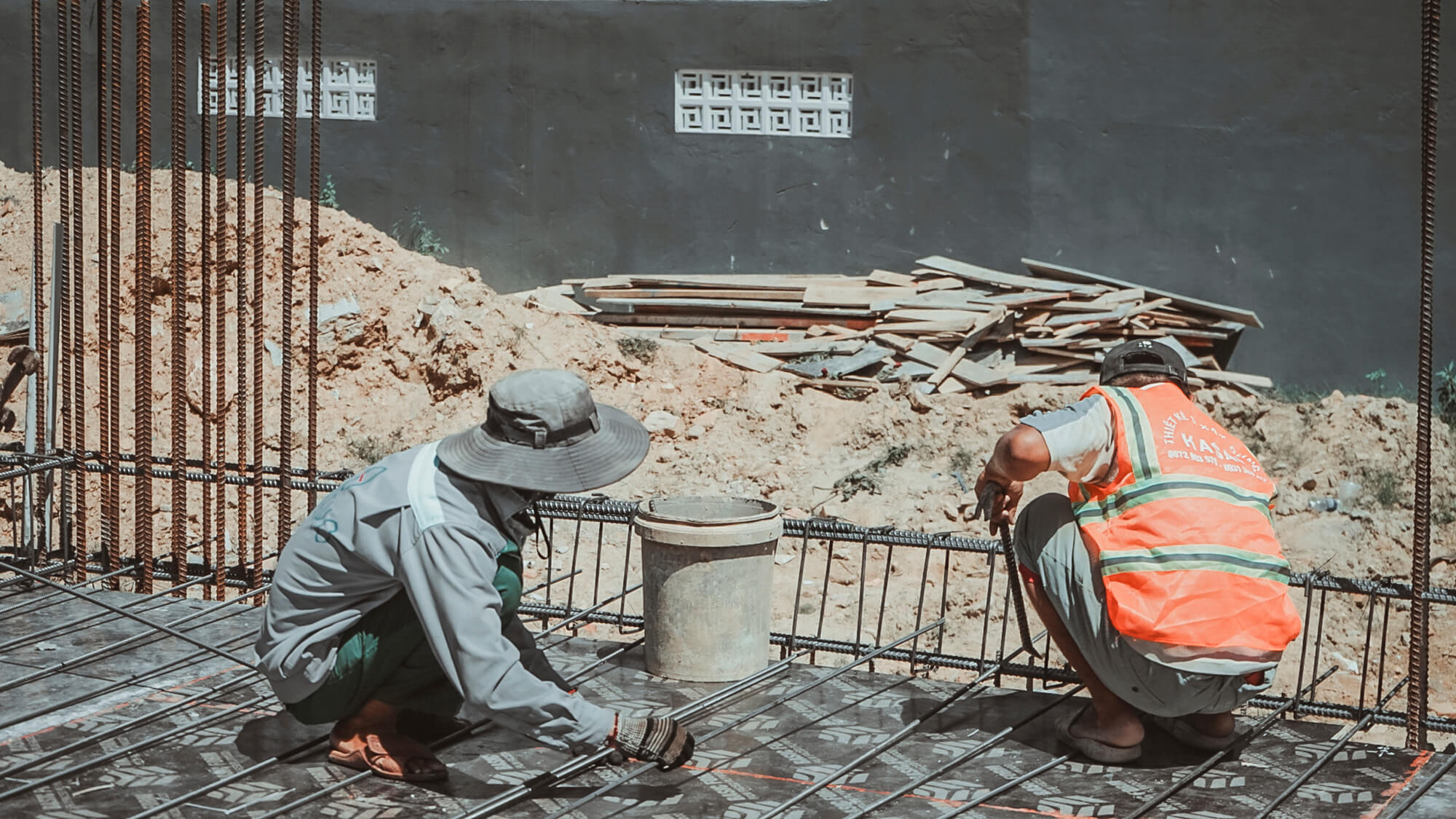

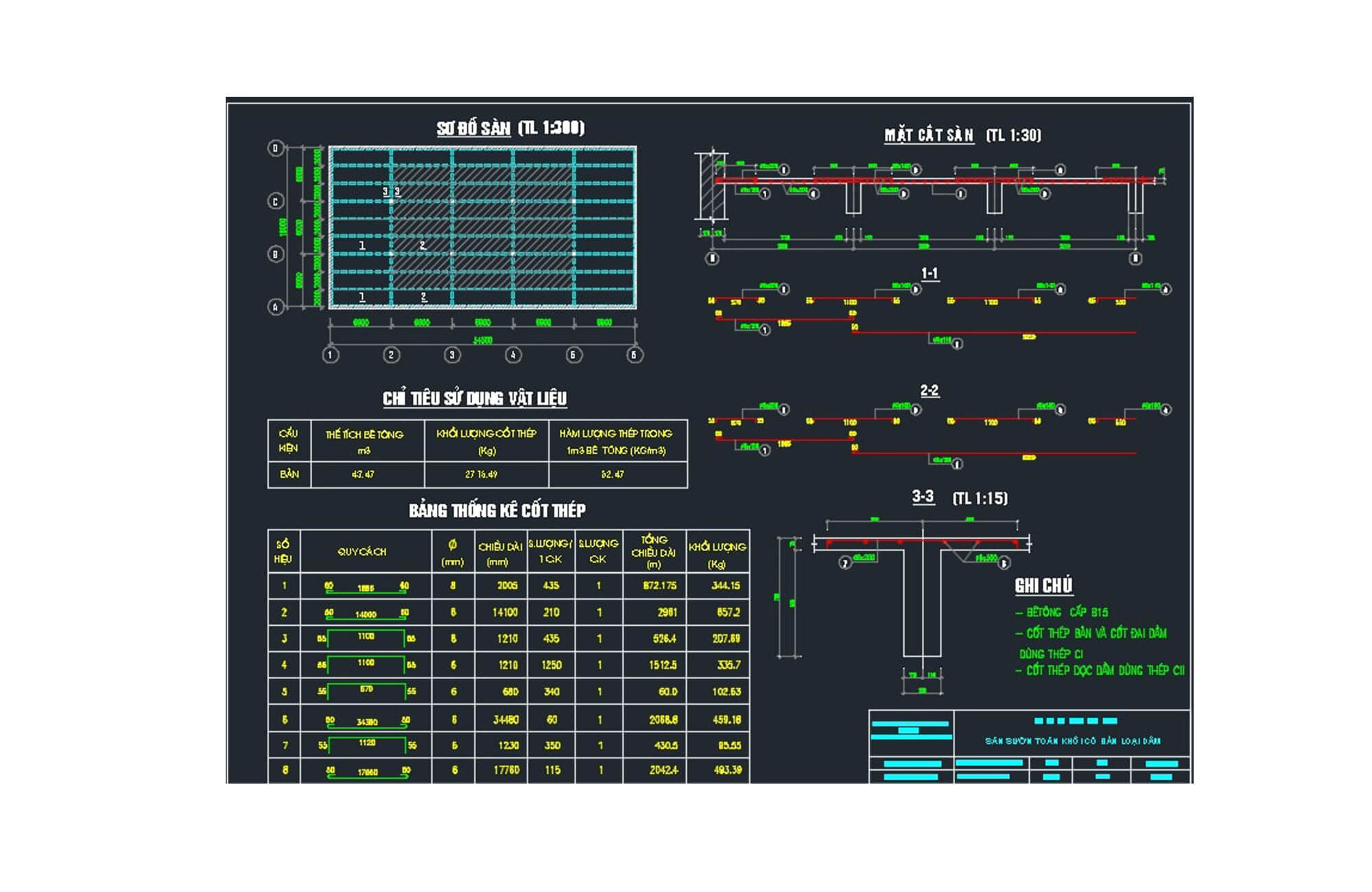

5. Cách bố trí thép sàn 1 lớp

Cách bố trí thép đúng chuẩn kỹ thuật như sau:

• Bước 1: Xác định hướng bố trí thép và bắt đầu việc bố trí bằng cách bố trí lớp thép theo phương cạnh ngắn trước sau đó mới đến cạnh dài.

• Bước 2: Bố trí thép chịu mô men âm (thép gối) ở những vị trí chịu lực chính. Độ dài cần tính toán kỹ lưỡng trước khi bố trí. Nối thép theo nguyên tắc mối nối so le, chiều dài nối ≥ 30–40d (d là đường kính thanh).
• Bước 3: Tiến hành bố trí thép cấu tạo (thép phân bố), đặt vuông góc với thep chịu lực chính, đường kính nhỏ hơn (Ø8–Ø10), khoảng cách 200–250 mm.
• Bước 4: Đặt cục kê bê tông lên để nâng đỡ lớp thép và cố định vị trí trong quá trình thi công.
• Bước 5: Kiểm tra lại các vị thí thép gối chồng nhau để đảm bảo không bị thiếu thép.

Những lưu ý khi bố trí thép sàn 1 lớp
